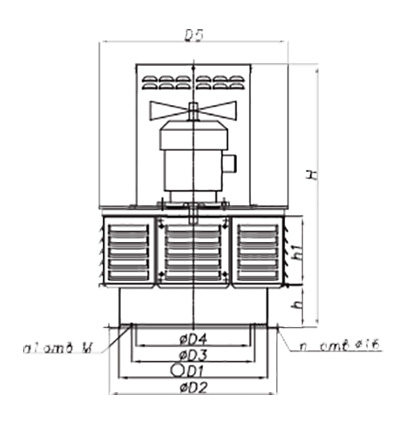

Крышный ВКР-11-ДУ-С с выбросом в стороны
Вентилятор ВКР-11-ДУ-С
Частота вращения: 730 - 970(об./мин)
Описание: Крышный радиальный вентилятор дымоудаления с выбросом в стороны ВКР-ДУ-С предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.
ВКР-ДУ-С применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).
Вентилятор устанавливается на кровлях зданий и сооружений. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Аэродинамические характеристики ВКР-11-ДУ-С
Тип вентилятора | Тип электродвигателя | п, об/мин | N, кВт | Q,м3/ч | Psv, Па | Изолятор | Количество изоляторов |
| ВКР-11-ДУ-С-2ч/600 (400) С-11,0/750 | АИР160M8 | 730 | 11,0 | 9000...68000 | 200...1000 | ДО42 | 8 |
ВКР-11-ДУ-С-2ч/600 (400) С-15,0/750 | А180M8 | 730 | 15,0 | 9000...68000 | 200...1000 | ДО42 | 8 |
ВКР-11-ДУ-С-2ч/600 (400) С-18,5/1000 | А180M6 | 970 | 18,5 | 12000...93000 | 300...1700 | ДО42 | 8 |
ВКР-11-ДУ-С-2ч/600 (400) С-30,0/1000 | А200L6 | 970 | 30,5 | 12000...93000 | 300...1700 | ДО42 | 8 |
ВКР-11-ДУ-С-2ч/600 (400) С-18,5/1000 (D=0,9Dном) | А180M6 | 970 | 18,5 | 7000...53000 | 200...1450 | ДО42 | 6 |
Вентилятор ВКР-ДУ-С предназначен для эксплуатации на открытом воздухе.
Вид климатического исполнения – У, категория размещения – 1, по ГОСТ 15150-69.
Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВКР-ДУ-С:
верхнее значение + 40°С;
нижнее значение - 45°С;
значение относительной влажности – 80% при 25°С.
Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.
Предел огнестойкости при температуре перемещаемой среды:
t = 400°C ……………2 часа, не менее (120 мин)
t = 600°C ……………2 часа, не менее (120 мин)
